PROBLEMA COM ENTRADA SERIAL NO PROBOX
Para quem tenta atualizar o receptor digital pela porta serial e não consegue efetuar comunicação com o PC, ou mesmo com o DONGLE, se após tentar todas as alternativas como testar outro receptor no PC ou outro DONGLE com o receptor, então o chip da porta serial de teu receptor está com defeito, neste caso convêm levar até um técnico de eletrônica com a posse desta informação impressa.
Deve-se testar os dois transistores assinalados na figura antes de efetuar a substituição do CI ST232 por um CI MAX232 SMD que fica logo perto do conector serial
Deve-se testar os dois transistores assinalados na figura antes de efetuar a substituição do CI ST232 por um CI MAX232 SMD que fica logo perto do conector serial
SOM BAIXO NO PROBOX

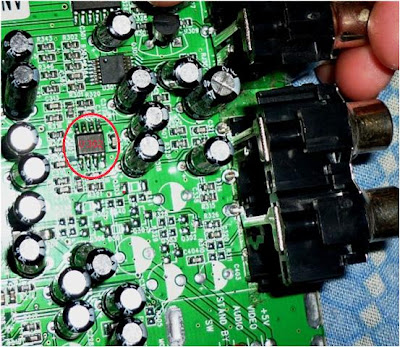

C.I. Identificado como U302. Responsável pelo som pode ser trocado por um LM 358 ou C 4558.
PROBLEMA NA FONTE NO PROBOX
O
circuito integrado SD4843 utilizado na fonte do Probox é muito difícil de
encontrar, utilize o substituto CI KA5L0365R, apenas faça uma modificação. Corte
o pino 01 e ligue com o pino 08 antes de soldar o CI na PCI da fonte. Caso não
faça a modificação sem cortar o pino, ele vai entrar em curto e queimar o
fusível.
Créditos: Shutdown
.jpg)
Alguem poderia me informar o valor e pinagem dos transistores da figura acima do probox.
